TA880 TAVAL泰渥银色优质隐藏阻尼滑轨把手款适用≤19毫米抽屉侧板的带凹槽抽屉带快速调节的前连接件可自动拆卸规格尺寸：250-600毫米安装宽度：24.5毫米最大承重：30KG安装配有：Φ3.5毫米x16毫米自攻螺丝包装单位：6副每箱定制选择：阻尼缓冲/按弹规格 Size250mm300mm350mm400mm450mm500mm550mm柜体最小深度Least depth261
适用≤19毫米抽屉侧板的带凹槽抽屉
带快速调节的前连接件可自动拆卸
规格尺寸：250-600毫米
安装宽度：24.5毫米
最大承重：30KG
安装配有：Φ3.5毫米x16毫米自攻螺丝
包装单位：6副每箱
定制选择：阻尼缓冲/按弹
规格 Size | 250mm | 300mm | 350mm | 400mm | 450mm | 500mm | 550mm |
柜体最小深度Least depth | 261mm | 311mm | 361mm | 411mm | 461mm | 511mm | 561mm |
银色阻尼Item No | TA88010 | TA88012 | TA88014 | TA88016 | TA88018 | TA88020 | TA88022 |
银色按弹Item No | TAC88010 | TAC88012 | TAC88014 | TAC88016 | TAC88018 | TAC88020 | TAC88022 |
符合人体工程学的设计的前连接件使得抽屉与轨道分离非常简洁。

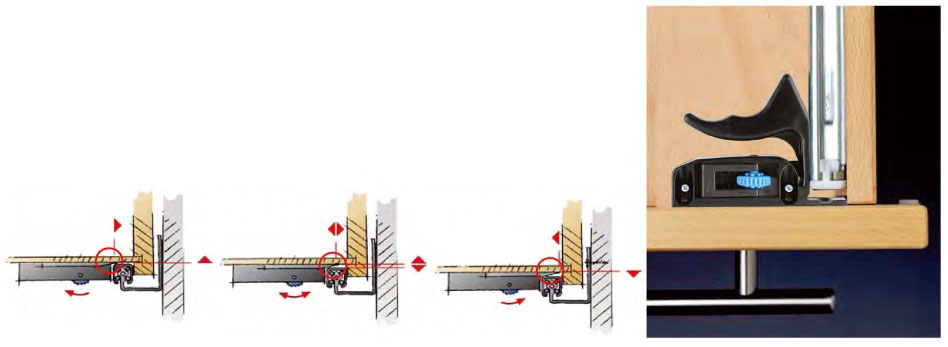

转动连接件上的蓝色小轮可使面板高度调节2毫米，并维持调后状态。
整体结构精密，垂直和水平均可受力，承重30KG。
钢珠分布精确，直线滑行，特具有自动除污功能。
一体化带调节功能连接件、符合人体工程学设计。

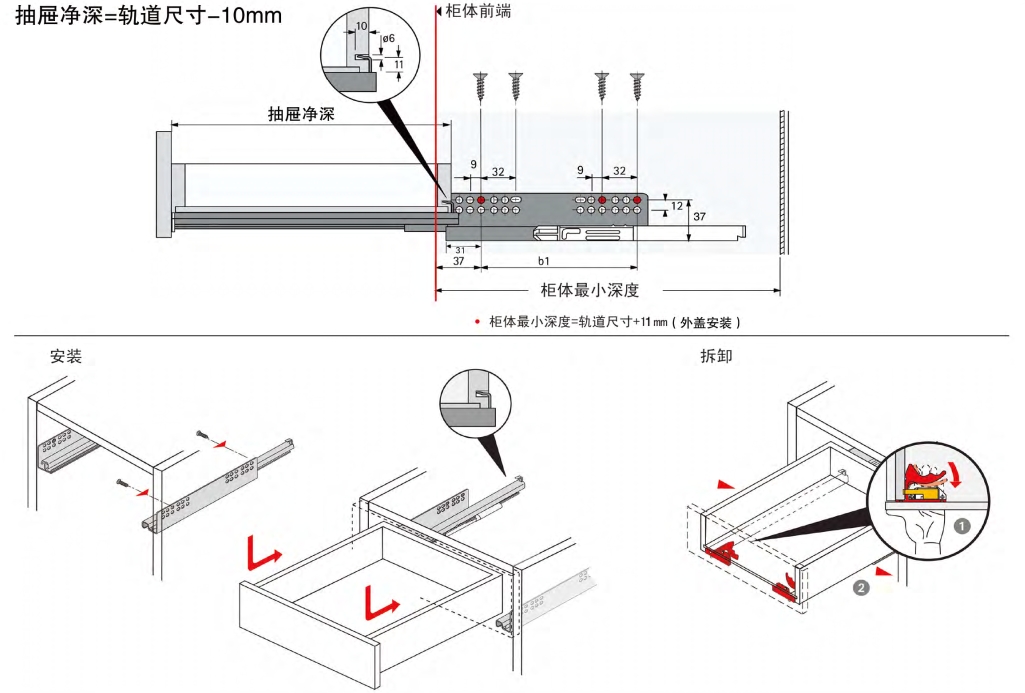

安装前提:保证柜体水平，顶板与底板平行并与双侧板保持垂直。

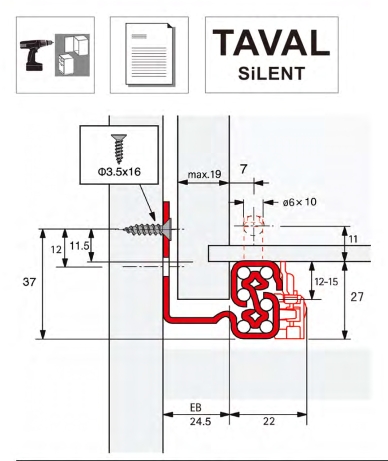

一.抽屉侧板的适用厚度为12-19mm;
二.抽屉的内部宽度=柜内宽-49mm;
三.抽屉背板钻孔中心距底板11mm，侧板7mm处，Φ6X10mm圆孔，左右各一个;
四.在柜体内侧板上找到距离底板50mm-60mm处画一水平线，此为轨道的上排孔中心线;
五.用丁字尺找到横线上前端37mm点，此为轨道上排第三个孔的中心，拧螺丝;
六.依此类推，第二副轨道与第一副轨道的孔位距离=面板高度+面板缝隙(约2mm)。
